Иногда в домашнем хозяйстве или на работе возникает необходимость в срочном соединении двух металлических труб разного диаметра, когда под рукой не оказывается подходящей муфты, переходника или фланца. В такой ситуации можно воспользоваться довольно простым способом, не требующим специальных инструментов или профессиональной подготовки.

Понадобится

Материалы и инструменты:

  • две трубы разного диаметра;
  • маркер, линейка и угольник;
  • болгарка;
  • сварочный аппарат или паяльник;
  • тиски слесарные;
  • молоток и плоскогубцы.

Долговечные диски для УШМ на АлиЭкспресс со скидкой — http://alii.pub/61bjly

Процесс соединения двух металлических труб разного диаметра в отсутствии фитингов

Проводим маркером на ровной и твердой поверхности две концентрические окружности, обводя поочередно трубы с внешней стороны, которые мы собираемся соединить между собой.

Меньшую окружность с помощью подручных средств разбиваем на 8 равных частей, вначале проведя два взаимно перпендикулярных диаметра, а затем еще два таких же диаметра, но сдвинутых на 45 градусов.

Нормируем точки пересечения концов диаметров с окружностью цифрами от 1 до 8. Затем поочередно прикладываем линейку к точкам 1 и 6, 1 и 4, 2 и 7, 2 и 5, 3 и 8, 3 и 6, 4 и 7, 5 и 8, и проводим от соединяемых линейкой точек прямые за пределы внешней окружности.

Заштриховываем участки, ограниченные отходящими от каждой цифры отрезками прямых и дугой внешней окружности, заключенной между ними.

Устанавливаем трубу с большим диаметром на внешнюю окружность и отмечаем на ее образующей начало и конец каждого заштрихованного участка на рисунке. Отмечаем эти дуги на трубе крестиками.

На некотором расстоянии от торца с нанесенными отметками проводим на поверхности трубы окружность параллельно торцу.

С помощью угольника проекции точек центров участков, отмеченных на торце трубы крестиками, переносим на проведенную выше окружность.

Соединяем точки концов участков на торце трубы с соответствующей точкой на окружности.

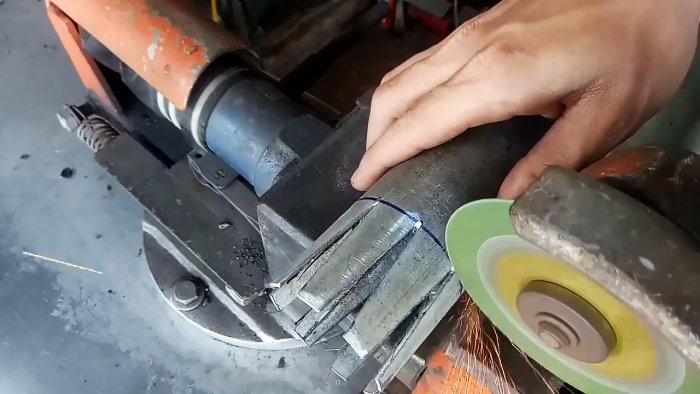

В результате на поверхности трубы получим 8 треугольников, которые вырезаем болгаркой.

Делаем неглубокие надрезы с внешней стороны трубы в точках по окружности, где располагаются вершины вырезов, для облегчения сгибания внутрь «лепестков» на конце трубы.

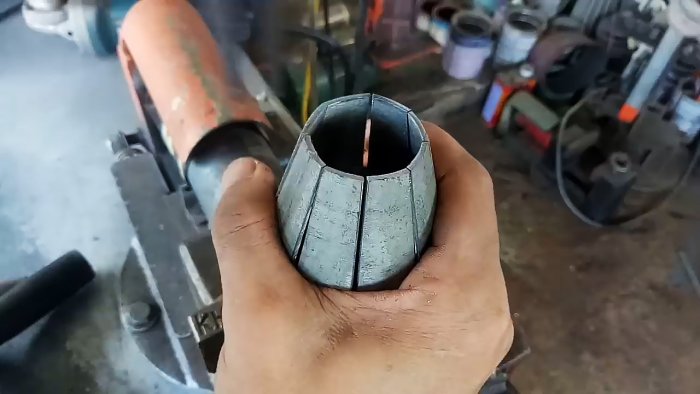

Зажимаем трубу в губках тисков и, ударяя снаружи поочередно по «лепесткам» молотком, наклоняем их к центру. Окончательную изгибную доводку «лепестков» осуществляем плоскогубцами.

Приставляем конец трубы меньшего диаметра к восьмиугольнику, составленному «лепестками», и убеждаемся в их точном совпадении.

Завершаем соединение двух труб разного диаметра, сваркой или процессом пайки.
