Обычная газовая горелка может использоваться для пайки, если сделать для нее несложную насадку. По эффективности нагрева такое устройство можно сравнить только с очень мощным электрическим паяльником. Благодаря этому насадкой можно паять даже массивные детали в условиях где нет электричества.
Содержание статьи
Что потребуется:
- Трубка;
- медный пруток 8 мм;
- болт или стальной прут соответствующий внутреннему диаметру трубки;
- червячный хомут.
Газовые горелки на Али Экспресс со скидкой — http://alii.pub/5lnp8a
Процесс изготовления насадки

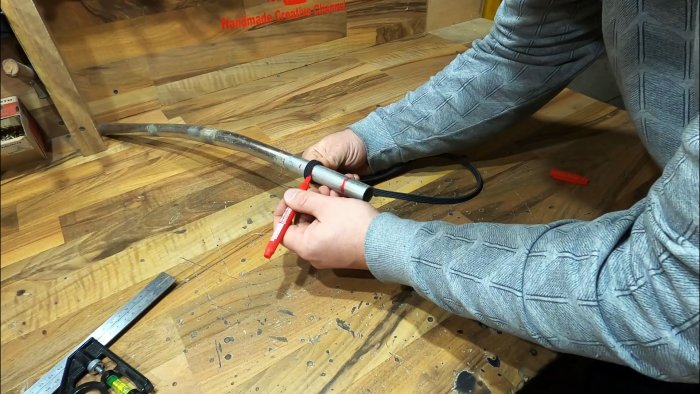

Первым делом необходимо подобрать трубку, в которую можно без зазора вставлять вашу горелку. На ней ставятся метки за 3, 10 и 12 см от края. Затем по ним рисуется окружность.

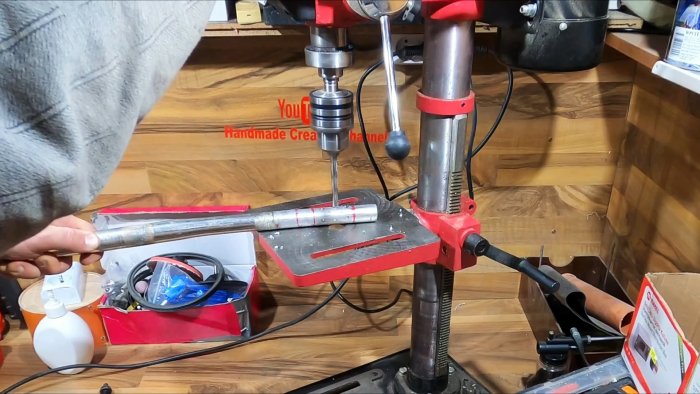

Между метками 3 и 10 см на трубке делается перфорация в шахматном порядке сверлом 8 мм.

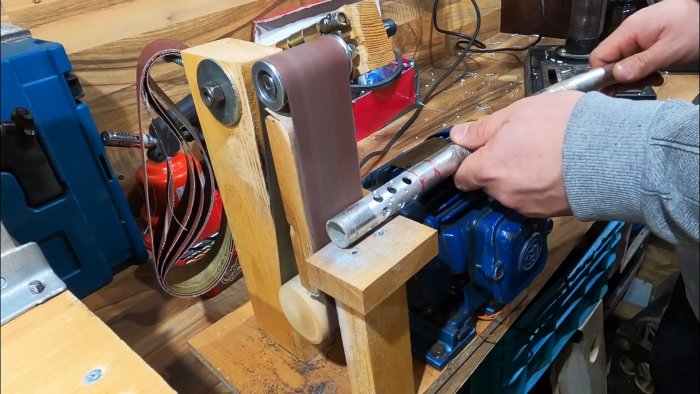

После этого трубка обтачивается, чтобы убрать заусеницы.

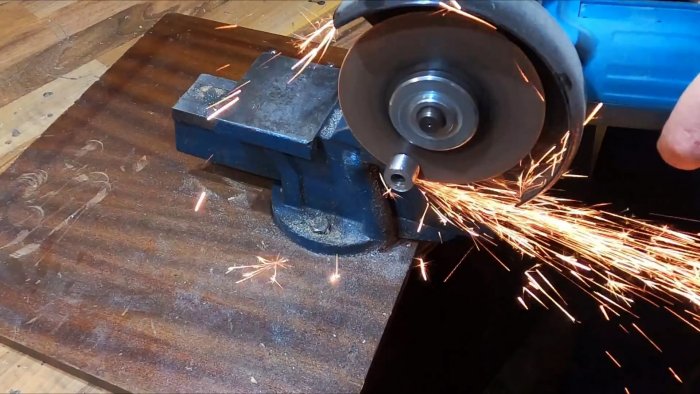

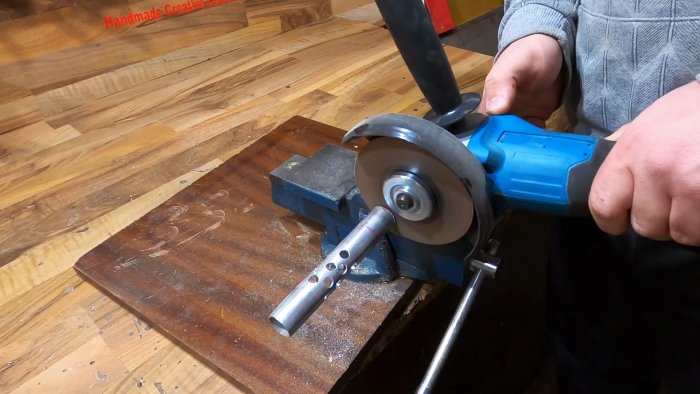

Далее отрезаем заготовку, отступив 3 см за отметку 12 см.

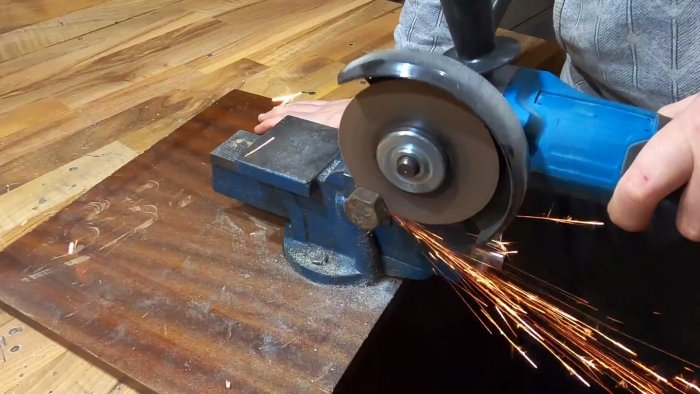

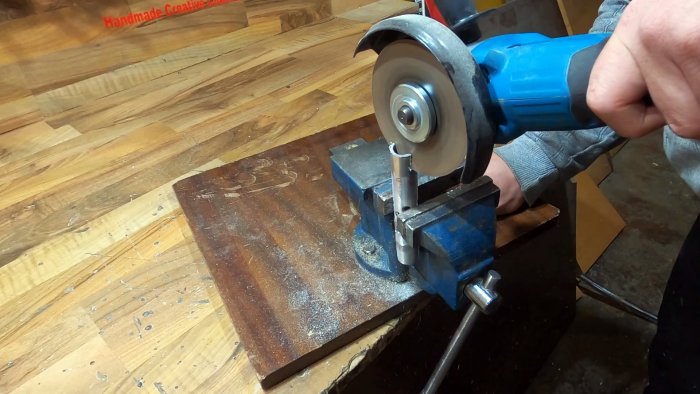

С этого конца ее нужно пропилить вдоль до нарисованной окружности.

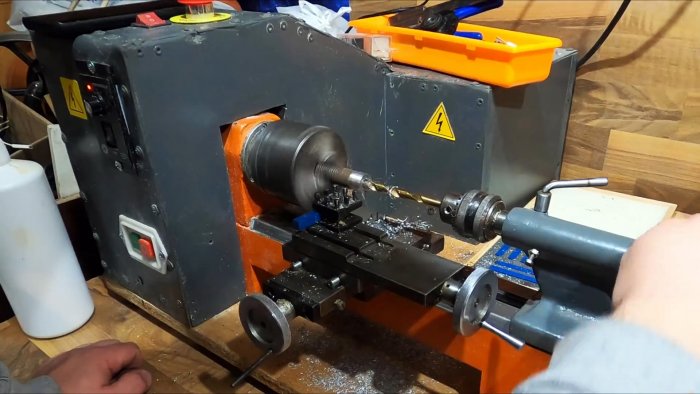

Теперь берем болт или пруток, соответствующий сечением диаметру трубки. Из него необходимо сделать втулку 20-30 мм длиной, просверлив вдоль сверлом 8 мм.

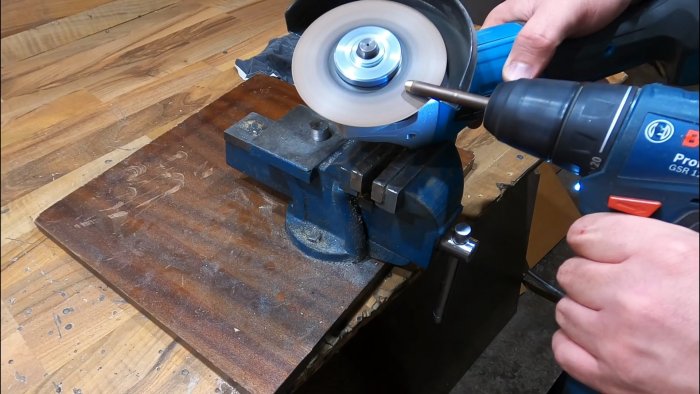

Из медного или латунного прутка 8 мм делается жало паяльника.

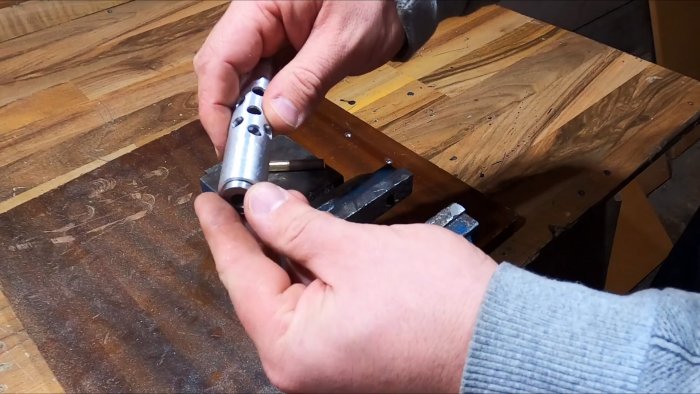

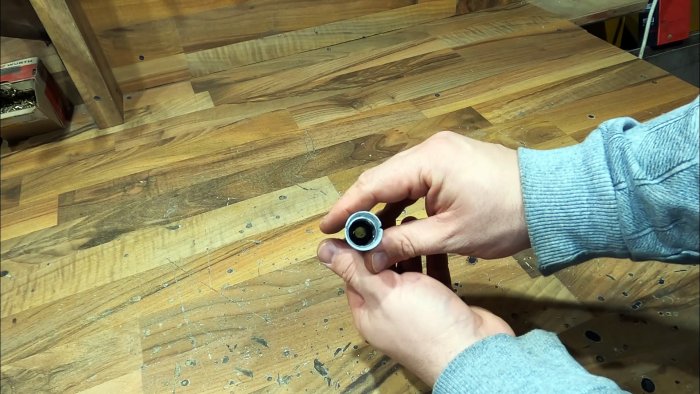

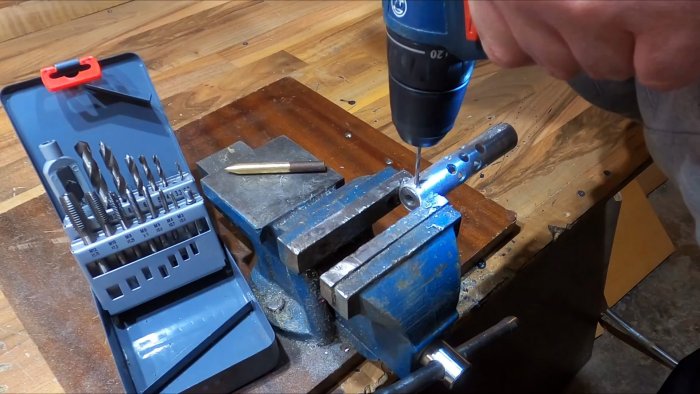

Затем втулка вставляется в трубку, и они с двух сторон просверливаются.

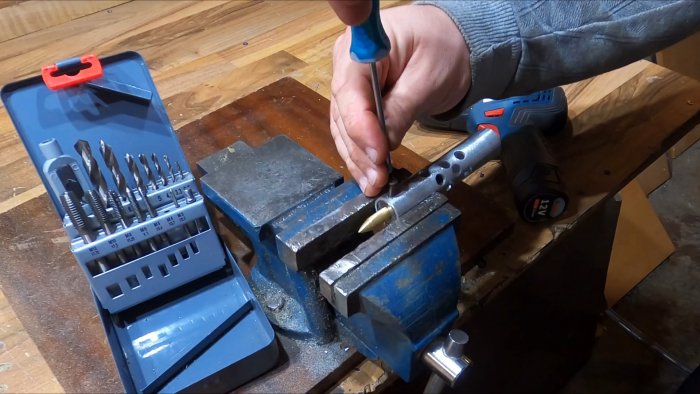

В отверстиях нарезается резьба. Таким образом, теперь можно вставить во втулку жало, и поджать его винтиками.

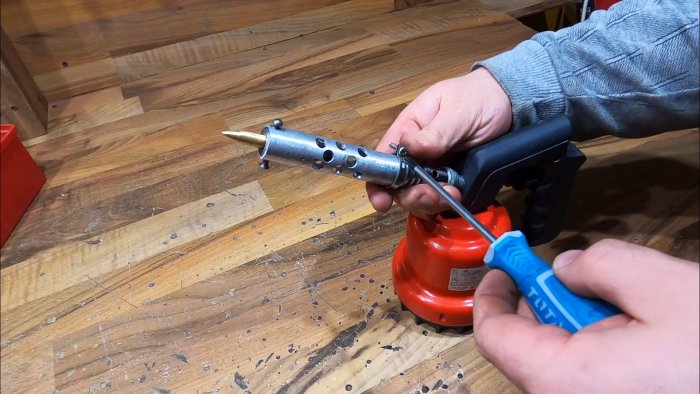

Готовая насадка надевается на горелку, и фиксируется червячным хомутом. Она легко обожмется за счет пропила.

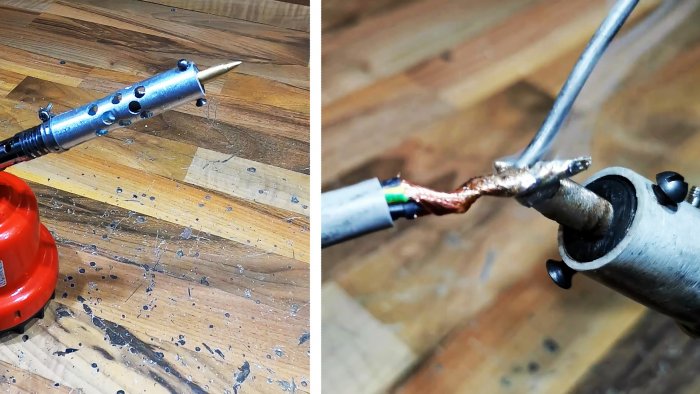

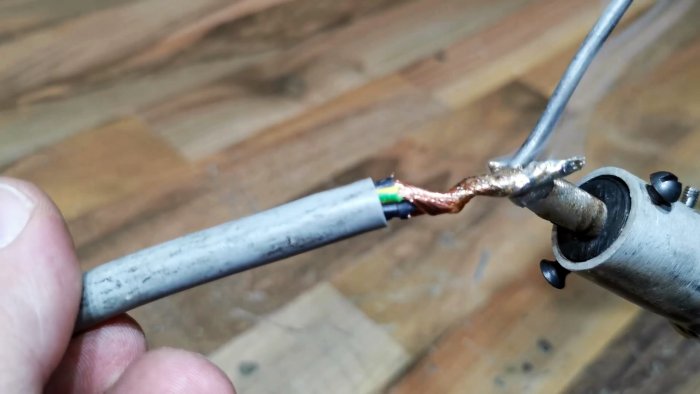

Остается зажечь горелку, и можно паять.
